ZAMEK NA PIN
Potrzebne będą:
- Plastikowa obudowa
- Płytka uniwersalna
- 9 przycisków
- 10 wsuwek
- 2 m cienkiego przewodu
- 1 m kabla 2 żyłowego 0,75
- Zasilacz 12v 1A
- Gniazdo do zasilacza
- 2 układy scalone 4013 + 2 podstawki do nich
- Kondensator 220Uf
- Kondensator 100Nf
- 5 rezystorów 4,7M
- Rezystor 1K
- Dioda IN4007
- Przekaźnik na 12volt 2a
- Tranzystor BC557
- Naklejki na klawiaturę
- Kostka do łączenia przewodów
- Włącznik
- Zamek magnetyczny
Zacznijcie przygotowania panelu z klawiszami. Rozkręćcie pudełko, zmierzcie średnicę przycisków i rozplanujcie ich położenie na pudełku. Otwory pod przyciski wywierćcie wiertłem łopatkowym i zamontujcie w nich przyciski. Oznaczcie numerycznie naklejkami od 1 do 9.
Pora na przygotowanie obwodu. Do jednego styku każdego z przycisków przylutujcie przewód i połączcie je wszystkie w jeden obwód za pomocą 10 cm odcinka przewodu (pamiętajcie, aby uprzednio zdjąć z niego izolację).
Płytkę uniwersalną przytnijcie tak, aby zmieściła się w pudełku. Elementy elektroniczne przylutujcie w następujący sposób:
- podstawę do układu scalonego
- drucik łączący ścieżki z rezystorem 4,7 megaoma
- po drugiej stronie podstawki także przylutujcie drucik.
- przewody długości około 10 cm, po czym zakończcie je wsuwkami
- przylutujcie następną podstawkę oraz drucik łączący ścieżki z czerwonym przewodem, na końcu którego umieśćcie wsuwkę
- rezystor 4,7 megaoma i 2 czerwone przewody, które kończymy wsuwką
- rezystor 1kiloom, diodę IN4007, kondensator 220 mikrofaradów, kondensator 100nanofaradów, tranzystor BC557 i przekaźnik na 12 volt.
Wyprowadźcie z płytki przewody i oznaczcie je zwykłymi karteczkami. Każdy z nich odpowiada za kolejną cyfrę kodu.
Wywierćcie otwory pod gniazdo zasilające, diodę i przewody.
Dioda będzie informowała o tym, czy zamek jest otwarty czy zamknięty. W momencie wpisania prawidłowego kodu - zapali się.
Przylutujcie przewody do diody i gniazda zasilającego, następnie płytkę z elektroniką wklejcie do obudowy klejem na gorąco.
Zaprogramujcie czterocyfrowy kod wpinając przewody z płytki drukowanej w styki przycisków, którymi zamierzacie otwierać zamek. Cyfry nie mogą się powtarzać.

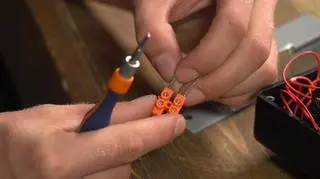

Połączcie zamek elektromagnetyczny z systemem za pomocą kostki elektrycznej.
Z futryny wymontujcie stary zamek i przygotujcie miejsce pod zamek elektromagnetyczny, zamocujcie system na ścianie.

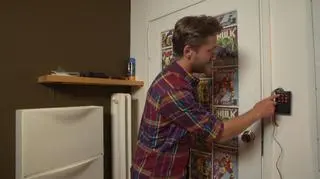

Aby otworzyć drzwi, wstukajcie wybrany kod. W celu zrestartowania kodu wystarczy wcisnąć jakakolwiek cyfrę.
WYŁĄCZNIK GSM
Potrzebne będą:
- Stary telefon komórkowy
- 60 cm cienkich przewodów
- Obudowa z wbudowanym gniazdem sieciowym
- Kabel sieciowy
- Wyłącznik
- Przekaźnik z cewką
- Tranzystory
- Rezystory

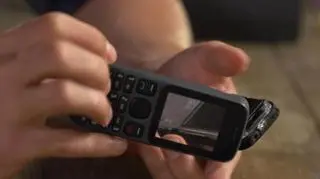

Rozbierzcie telefon na części tak, aby dostać się do płytki na której zainstalowane są wszystkie moduły elektroniczne.

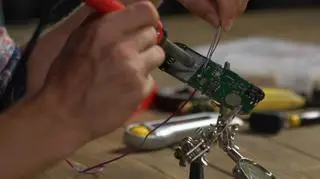

Na płytce bazowej odnajdźcie diodę która służy do podświetlania klawiatury. Do jej styków podłączcie dwa cienkie przewody: do minusa - niebieski przewód a do plusa - czerwony.

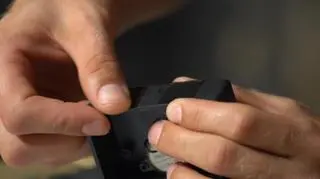

Przymierzcie płytkę z dolutowanymi przewodami do obudowy telefonu. Wybierzcie miejsce, którym wyprowadzicie przewody na zewnątrz i wytnijcie wybrany fragment cążkami tak, by wychodziły one swobodnie. Następnie złóżcie obudowę telefonu w całość.
Pora zająć się za gniazdem sieciowym. Odetnijcie od ładowarki do telefonu ok. 20 centymetrowy odcinek przewodu wraz z wtykiem. Następnie rozbierzcie obudowę ładowarki tak, aby dostać się do płytki z elektroniką. Wyjmijcie ją i przymierzcie w obudowie z gniazdem sieciowym. Jeżeli pasuje - odetnijcie płytkę od kabla sieciowego. W obudowie wywierćcie jeden otwór na włącznik i jeden na przewody.

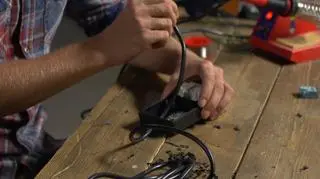

Zamontujcie włącznik i wklejcie klejem na gorąco płytkę z elektroniką do obudowy. Kiedy klej będzie zasychał, przygotujcie kabel sieciowy: zdejmijcie izolację , pobielcie końcówki i przełóżcie przez wywiercony otwór. Aby zabezpieczyć kabel przed wyrwaniem, załóżcie na jego koniec opaskę zaciskową.

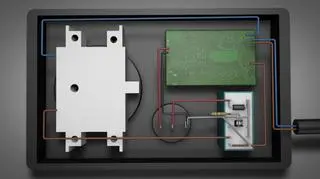

Czas na elektronikę. Połączcie płytkę od zasilacza z włącznikiem, włącznik z przekaźnikiem a gniazdo - jednym przewodem do płytki a drugim do przekaźnika.
Do tak przygotowanego wyłącznika dołączcie telefon w następujący sposób: biegun ujemny przylutujcie do zasilania, zaś dodatni do rezystora.
Nadmiar przewodu zepnijcie opaską zaciskową i schowajcie do obudowy. Na koniec przyklejcie telefon do obudowy klejem na gorąco.
Aby odciąć dopływ prądu do podłączonego urządzenia wystarczy zadzwonić pod numer telefonu podpiętego do systemu.
AUTOMATYCZNIE ZWIJANY PRZEDŁUŻACZ
Potrzebne będą:
- stary odkurzacz
- gniazdo sieciowe
- wtyk sieciowy
Zacznijcie od rozkręcenie obudowy odkurzacza. Wyjmijcie mechanizm zwijania kabla i odetnijcie go od przewodów odkurzacza.
Ściągnijcie izolację z przewodu nawiniętego na mechanizm. Rozkręćcie gniazdo sieciowe i włóżcie przewody w fabrycznie przygotowane do tego otwory. Następnie skręćcie gniazdo.
Pora zamontować wtyczkę sieciową do przewodów wychodzących z boku mechanizmu. Zlutujcie je z 50 cm odcinkiem przewodu sieciowego. Pamiętajcie zabezpieczyć połączenia kablowe koszulkami termokurczliwymi. Na koniec tego przewodu, załóżcie wtyczkę sieciową.
Pozostało zamontować system w wybranym przez Was miejscu.
ALARM LASEROWY
Potrzebne będą:
- Tyrystor BT169
- Fotorezystor
- Rezystor 6,8kilooma
- Kondensator elektrolitowy 1mikrofarad
- Brzęczyk
- Koszyk na baterie 3xAA
- 2 plastikowe pudełka
- 2 włączniki
- Taśma izolacyjna
- Wskaźnik laserowy
- 2 koszyki na baterie 3xAA
W jednym z plastikowych pudelek wywierćcie 3 otwory na brzęczyk, włącznik i fotorezystor. Pamiętajcie, aby uprzednio dobrze zmierzyć wszystkie te elementy, po to by dobrać odpowiednie wiertła.
Przyklejcie klejem na gorąco brzęczyk i fotorezystor do obudowy.
Zlutujcie układ składający się z: brzęczyka, fotorezystora, opornika 2 kilooma, kondensatora elektrolitycznego, włącznika i tyrystora w następujący sposób:
Do pierwszej nóżki przełącznika lutujemy czerwony kabelek od koszyka baterii, a do drugiej nóżki czerwony kabelek długości 10cm, który później przylutujemy do naszej elektroniki. Następnie wkładamy przełącznik w otwór w obudowie i mocujemy go. Do czerwonego kabelka od przełącznika lutujemy rezystor 6,8 kilooma i odcinamy za długi drucik. Następnie do miejsca lutu dołączamy dłuższą nóżkę brzęczyka. Do drugiej nóżki rezystora lutujemy dłuższą nóżkę (plus) kondensatora o pojemności 1 mikrofarad i ucinamy za długi drucik. Do miejsca gdzie połączony jest rezystor z kondensatorem lutujemy jedną nóżkę fotorezystora. Następnie drugą nóżkę fotorezystora lutujemy do drugiej krótszej nóżki kondensatora (minus). Na sam koniec do tego połączenia lutujemy czarny kabelek wychodzący od koszyka na baterie. Tyrystor lutujemy do pozostałej elektroniki. Pierwszą nóżkę (katodę) lutujemy do miejsca gdzie łączy się minus kondensatora, nóżka fotorezystora i czarny kabelek od baterii. Drugą nóżkę tyrystora (masę) lutujemy w miejsce gdzie łączą nam się plus kondensatora, nóżka fotorezystora i nóżka opornika. Trzecią nóżkę (anodę) lutujemy do drugiej nóżki brzęczyka (minusa, nóżki po prawej stronie).
Pora zmniejszyć czułość fotorezystora, gdyż może nie zadziałać gdy będzie padać na niego światło dzienne. W tym celu kawałek taśmy VHS przyklejcie do obudowy taśmą izolacyjną.
Przejdźmy do przygotowania drugiej obudowy na nadajnik. Wywierćcie dwa otwory na przełącznik i wiązkę laserową.
Ostrożnie zdemontujcie obudowę wskaźnika laserowego i przylutujcie czerwony przewód do blaszki lasera, a czarny (minus) od koszyka na baterie do lutu przy włączniku. Następnie czerwony kabel od baterii (plus) lutujemy do pierwszej nóżki włącznika, a czerwony kabelek od lasera do drugiej nóżki włącznika.
Skręćcie obudowę.

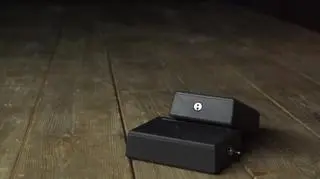

Aby uzbroić alarm, wystarczy ustawić wiązkę światła w fotorezystor znajdujący się w odbiorniku. Gdy wiązka zostanie przecięta, uruchomi się alarm.
