SKRYTKA NA KABLE
Potrzebne będą:
- Noga meblowa o przekroju kwadratowym
- Szyna szufladowa
- Śruby
- Nakrętki
- Podkładki
- Listwa rozdzielająca
- Kątowniki metalowe
- Magnes meblowy
W nodze meblowej dremelem utnijcie kawałek kołnierza tak, żeby listwa mogła swobodnie wysuwać się. Następnie przyłóżcie szynę do nogi meblowej i zaznaczcie pisakiem punkty na śruby mocujące. Przewierćcie nogę meblową na wylot. Aby wiertło nie ślizgało się po metalu – nabijcie śrubą miejsce wiercenia. Wykonajcie jeszcze dwa otwory aby zamocować konstrukcję do blatu biurka.
Czas zamocować szynę do nogi. Użyjcie do tego zwykłych śrub z podkładkami i nakrętkami. Szyna powinna poruszać się swobodnie.
Rozkręćcie obudowę listwy rozdzielającej. Zamocujcie roboczo listwę do szyny taśmą dwustronnie klejącą. Następnie wywierćcie otwory montażowe i przykręćcie podstawę listwy rozdzielającej do szyny. Uważajcie przy tym, aby śrubki i nakrętki, którymi przykręciliście listwę nie stykały się z jej metalowymi elementami, gdyż może to doprowadzić do zwarcia. Skręćcie obudowę listwy.
Ograniczniki zatrzymujące listwę w prowadnicy zróbcie z metalowych kątowników i śrub z nakrętkami. Dolny będzie regulował położenie zaślepki na poziomie blatu, górny zablokuje ruch listwy w górę.
Przejdźmy do przygotowania blatu pod listwę. Aby ułatwić sobie zadanie, odkręćcie od stołu nogę. Następnie wybierzcie miejsce na zamontowanie listwy. Wiertarką stołową wywierćcie 2 otwory. Zacznijcie od mniejszego, którym będą przechodzić kable. Następnie, załóżcie dużą otwornicę i wywierćcie docelowy otwór na wysuwaną listwę tak, aby nachodził on na połowę małego otworu. Do wywiercenia otworów, najlepiej sprawdzi się wiertarka stołowa. Jeśli nie macie takiego sprzętu posłużcie się zwykłą wiertarką. Nie wyrzucajcie krążka, gdyż posłuży nam on za zaślepkę.
Przymocujcie listwę do blatu. W tym celu wyznaczcie miejsca na otwory montażowe. Uważajcie, aby nie przewiercić blatu na wylot. Przykręćcie stelaż i zamocujcie magnes meblowy na kątowniku. Magnes będzie podtrzymać listwę w pozycji wysuniętej.
Od góry listwy przyklejcie klejem na gorąco zaślepkę z krążka pozostałego z wiercenia w blacie.
SCYZORYK NA KLUCZE
Potrzebne będą:
- Arkusz blachy
- Sklejka
- Śruby
- Nakrętki
- Metalowe podkładki.
Wybierzcie klucze, które chcecie zabudować, Przymierzcie otwory w kluczach do śruby, której chcecie użyć do konstrukcji scyzoryka. W tych kluczach, których otwór jest za mały, przewierćcie otwory, wiertłem o średnicy nieco większej, niż wasza śruba.
Rozplanujcie położenie kluczy, ułóżcie je na kartce i naszkicujcie kształt, jaki chcecie aby miał wasz scyzoryk. Zaznaczcie punkty na otwory na śruby.
Wytnijcie obrysowany kształt z papieru, przenieście go na blachę i wytnijcie nożyczkami dwie podkładki.
Elementy wycięte z blachy odrysujcie następnie na sklejce. Sklejka powinna mieć grubość ok. 6,5 mm, aby zamaskowała nakrętki i łebki śrub imbusowych, którymi wszystko będzie połączone. Wytnijcie odrysowane kształty wyrzynarką.
Złóżcie razem elementy z blachy i ze sklejki, umieśćcie w imadle i wyszlifujcie krawędzie. Przyłóżcie jeden klucz do wyciętych elementów i zaznaczcie miejsca na śruby. Następnie wywierćcie otwory w zaznaczonych miejscach.
Aby nadać naszemu scyzorykowi niepowtarzalny wygląd, opalcie sklejkę palnikiem gazowym. Na koniec wyrównajcie krawędzie papierem ściernym.
Przyklejcie blaszane podkładki do sklejek za pomocą kleju cyjanoakrylowego. Aby klej dobrze chwycił, umieśćcie elementy na kilka minut w imadle.
Czas skręcić scyzoryk w całość. Pamiętajcie, aby pomiędzy klucze nałożyć podkładki metalowe, dzięki czemu będą się one łatwiej obracać.
Na koniec, przy użyciu szlifierki kątowej przytnijcie wystające końce śrub.
CZUJKA ROZLANEJ WODY
Potrzebne będą:
- Tranzystor
- 2 rezystory (560 Ω i 3,3 Ω)
- Brzęczyk
- Klips do baterii 9 V
- Bateria 9 V
- Metr cienkiego przewodu
- Plastikowe pudełko
Z miedzianego przewodu dwużyłowego odmierzcie dwa 20 cm odcinki, które posłużą jako sonda oraz cztery krótsze po 2-3 cm, którymi połączycie elementy układu.

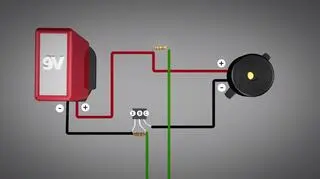

Połączcie ze sobą elementy elektroniki. Najpierw czerwony przewód od klipsa baterii oraz czerwony przewód od brzęczyka połączcie z rezystorem 560 Ω. Od drugiego styku tego rezystora wyprowadźcie jeden przewód od waszej sondy. Następnie dołączcie rezystor 3,3 Ω do emitera i bazy waszego tranzystora. Czarny przewód od klipsa baterii dolutujcie do emitera tranzystora. Do bazy dopnijcie drugi przewód od sondy, a do kolektora czarny przewód od brzęczyka.
Użyjcie kleju na gorąco aby zaizolować i wzmocnić miejsca łączeń, przewodów i części elektronicznych.
W plastikowym pudełku wywierćcie 3 otwory ( na sondę, brzęczyk i przyssawkę).
Umieśćcie brzęczyk w pudelku i przyklejcie szybkoschnącym klejem cyjanoakrylowym. Kiedy brzęczyk będzie już na swoim miejscu, zamocujcie w jednym z wywierconych otworów przyssawkę, a przez drugi przełóżcie przewody od waszej sondy.
Podłączcie baterię 9 V i zapakujcie całą elektronikę do pudełka.

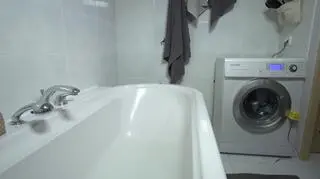

Zamocujcie czujkę na wannie tak, aby końcówka kabla wyznaczała pożądany poziom wody. Czujka umieszczona na pralce da znać, jeśli zacznie ona wylewać.
WYKRYWACZ PODSŁUCHÓW
Potrzebne będą:
- Bezprzewodowe radio
Wykręćcie z obudowy radia wszystkie śrubki, pamiętając również o tych, ukrytych pod naklejkami lub w pojemniku na baterie .
Odkręćcie układ odbiornika, aby mieć dostęp do jego elementów.
Między anteną a wejściem układu odbiorczego znajduje się pułapka częstotliwości, złożona z cewki i kondensatora. Jej zadaniem jest ograniczanie pasm odbieranych sygnałów. Aby nasz wykrywacz podsłuchów działał, musimy maksymalnie zwiększyć to pasmo poprzez jej usunięcie. Najłatwiej zrobić to lutownicą. Rozgrzejcie miejsce lutów nakładając na nie odrobinę spoiwa i wyciągnijcie elementy z płytki drukowanej.
Na koniec skręćcie wszystko w całość.
Włączcie radio i ustawcie je na częstotliwość na której nie nadaje żadna stacja radiowa. Kiedy radio zbliży się do podsłuchu, szumy ustaną.
