Jak z niczego zrobić coś - seria 2, odcinek 6 - system zdalnego sterowania kosiarki
Jak z niczego zrobić coś - seria 2, odcinek 6 - system zdalnego sterowania kosiarki
Zobacz, jak samodzielnie wykonać rękawiczkę bluetooth, drukarkę UV, kosiarkę i system zdalnego sterowania kosiarki.

RĘKAWICZKA BLUETOOTH

Jak z niczego zrobić coś - seria 2, odcinek 6 - rękawiczka bluetooth
Jak z niczego zrobić coś - seria 2, odcinek 6 - rękawiczka bluetooth

Potrzebne będą:

  • 2 pary rękawiczek
  • Zestaw słuchawkowy bluetooth
  • 50 cm przewodu dwużyłowego

Z zestawu słuchawkowego – ostrożnie, by nie uszkodzić elektroniki - zdejmijcie obudowę. Odetnijcie od układu mikrofon i głośnik.

Elektronikę umieśćcie na nadgarstku, głośnik na kciuku a mikrofon na małym palcu. Przytnijcie przewody na odpowiednią długość, tak aby połączyć głośnik i mikrofon z elektroniką. Z końcówek przewodów zdejmijcie izolację, pobielcie je i przylutujcie elementy.

Schowajcie elektronikę z powrotem do obudowy, wycinając przy tym otwory na przewody od mikrofonu i głośnika, tak by wychodziły one swobodnie na zewnątrz.

Umieśćcie wszystkie elementy na swoim miejscu, przyklejając je taśmą dwustronnie klejącą.

Jak z niczego zrobić coś - seria 2, odcinek 6 - rękawiczka bluetooth
Jak z niczego zrobić coś - seria 2, odcinek 6 - rękawiczka bluetooth

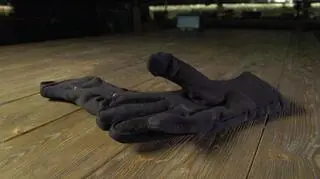

Nałóżcie drugą rękawiczkę, tak by przykryć i zabezpieczyć przewody.

Jak z niczego zrobić coś - seria 2, odcinek 6 - rękawiczka bluetooth
Jak z niczego zrobić coś - seria 2, odcinek 6 - rękawiczka bluetooth

DRUKARKA UV

Potrzebne będą:

Jak z niczego zrobić coś - seria 2, odcinek 6 - drukarka UV
Jak z niczego zrobić coś - seria 2, odcinek 6 - drukarka UV
  • Drukarka
  • Zużyty pojemnik z tuszem
  • Gąbka tapicerska
  • Tusz fluorescencyjny
  • Lampka UV

Przed rozpoczęciem prac pamiętajcie założyć rękawiczki, aby nie ubrudzić rąk tuszem.

Rozetnijcie wieko pojemnika nożykiem do tapet.

Wyjmijcie gąbkę i wypłuczcie wnętrze kartridża.

Wytnijcie z nowej gąbki prostopadłościan nieco większy niż wasz kartridż a następnie wciśnijcie go do pojemnika i uzupełnijcie zwykłym tuszem fluorescencyjnym.

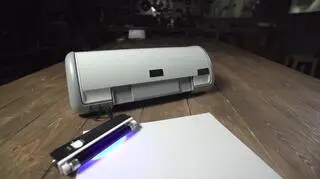

Przyklejcie wieko do kartridża taśmą izolacyjną i włóżcie do drukarki.

Jak z niczego zrobić coś - seria 2, odcinek 6 - drukarka UV
Jak z niczego zrobić coś - seria 2, odcinek 6 - drukarka UV

KOSIARKA

Jak z niczego zrobić coś - seria 2, odcinek 6 - kosiarka
Jak z niczego zrobić coś - seria 2, odcinek 6 - kosiarka

Potrzebne będą:

  • Wkrętarko-wiertarka
  • Sklejka
  • Rura PVC
  • Kolanka hydrauliczne
  • Pręty gwintowane
  • 2 plastikowe koła
  • Kółko meblowe
  • Kątowniki metalowe
  • Ściski stolarskie
  • Wkłady do nożyka do tapet
  • Opaski zaciskowe
  • Uchwyty plastikowe
  • Śruby, nakrętki i podkładki
  • Przełącznik

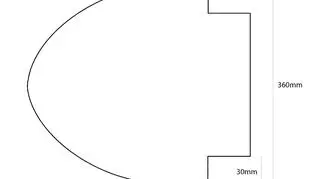

Zacznijcie od przygotowania podwozia do kosiarki. Ze sklejki o grubości ok. 7 mm wyrzynarką wytnijcie element o wymiarach i kształcie jak poniżej:

W tylnej części podwozia wiertłem do drewna wykonajcie 4 otwory pod uchwyty i koła oraz jeden otwór na przodzie na kółko meblowe. Na środku sklejki otwornicą wywierćcie otwór na głowicę wkrętarko - wiertarki o średnicy 50 mm.

Jak z niczego zrobić coś - seria 2, odcinek 6 - kosiarka
Jak z niczego zrobić coś - seria 2, odcinek 6 - kosiarka

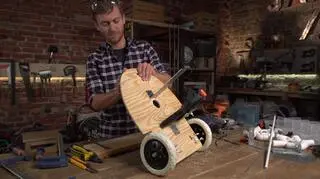

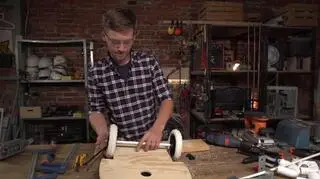

Wykorzystajcie plastikowe koła, rurkę PCV i pręt gwintowany do zrobienia osi. Nożykiem do tapet przytnijcie rurkę PCV na szerokość podstawy kosiarki. Następnie dremelem lub szlifierką kątową przytnijcie gwintowany pręt na odcinek o ok. 10cm dłuższy od plastikowej rurki. Pręt po przełożeniu przez plastikową rurkę powinien wystawać na tyle, aby swobodnie zmieściły się na nim koła i nakrętki . Dokręćcie wszystko nakrętkami samozaciskowymi. Przyczepcie ośkę do podwozia opaskami zaciskowymi.

Czas zamontować zaciski pod uchwyt kosiarki. Do zrobienia uchwytów użyjcie metalowych kątowników i ścisków stolarskich. Kątowniki przytwierdźcie do podstawy kosiarki. To do nich przymocowane będą ściski stolarskie, trzymające wkrętarkę w odpowiedniej pozycji. Ze ścisku stolarskiego wykręćcie śrubę i podmieńcie ją na dłuższą, tak by użyć jej do zamocowania ścisku na jednym z kątowników. W otwór na przodzie podstawy wciśnijcie plastikowe kółko meblowe.

Jak z niczego zrobić coś - seria 2, odcinek 6 - kosiarka
Jak z niczego zrobić coś - seria 2, odcinek 6 - kosiarka

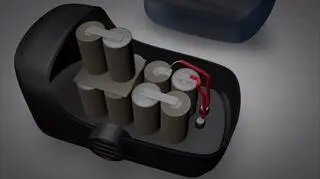

Zajmijmy się przeróbką wkrętarko-wiertarki. Jej modyfikacja nie wpłynie jednak na pracę urządzenia po wyjęciu z kosiarki. Zdejmijcie obudowę akumulatora. Przytnijcie jedno z połączeń ogniw. Zamontujcie w podstawie obudowy dwa gniazda bananowe i połączcie je przewodami z końcami przyciętego połączenia miedzy ogniwami.

Jak z niczego zrobić coś - seria 2, odcinek 6 - kosiarka
Jak z niczego zrobić coś - seria 2, odcinek 6 - kosiarka

Przygotujcie dwa przewody. Jeden krótki, czyli zwora - umożliwi korzystanie z akumulatora przy normalnej pracy z wkrętarko-wiertarką. Drugi - długi , będzie odpowiadał za włączanie i wyłączanie kosiarki. Żeby zrobić zworę wystarczy na końcówkach kilkucentymetrowego odcinka przewodu zamontować wtyki bananowe. Do zrobienia kabla włączającego kosiarkę, przygotujcie półtorametrowy odcinek przewodu dwużyłowego. Na jego jednym końcu zamocujcie przełącznik, a na drugim dwa wtyki bananowe.

Jak z niczego zrobić coś - seria 2, odcinek 6 - kosiarka
Jak z niczego zrobić coś - seria 2, odcinek 6 - kosiarka

Rurka PVC o średnicy 32 mm i kilka kolanek hydraulicznych posłużą do zrobienia uchwytu do kosiarki. Przytnijcie rurę na odpowiednią dla Was długość. W najkrótszym odcinku wywierćcie otwór pod przełącznik. Zamocujcie go i połączcie elementy z rury PCV z kolankami hydraulicznymi. Podłączcie kabel do gniazd bananowych w akumulatorze waszej wkrętarko- wiertarki i zamocujcie ją ściskami stolarskimi do podstawy kosiarki.

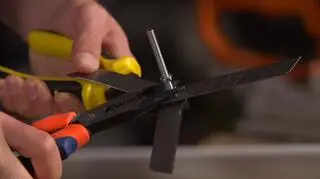

Pozostało zrobić ostrze, użyjcie do tego: wymiennych wkładów do nożyków do tapet, śruby, 2 nakrętek i podkładek przeciwpoślizgowych. Załóżcie ostrza od nożyka do tapet na śrubę. Dzięki podkładkom przeciwpoślizgowym ostrza nie będą się obracać na śrubie. Na koniec porządnie skręćcie całość.

Jak z niczego zrobić coś - seria 2, odcinek 6 - kosiarka
Jak z niczego zrobić coś - seria 2, odcinek 6 - kosiarka

Przytwierdźcie ostrza do wkrętarko – wiertarki. Zachowajcie przy tym maksimum ostrożności . Na wszelki wypadek – na czas montażu - wyjmijcie akumulator z wkrętarko-wiertarki.

Jak z niczego zrobić coś - seria 2, odcinek 6 - kosiarka
Jak z niczego zrobić coś - seria 2, odcinek 6 - kosiarka
Jak z niczego zrobić coś - seria 2, odcinek 6 - kosiarka
Jak z niczego zrobić coś - seria 2, odcinek 6 - kosiarka

SYSTEM ZDALNEGO STEROWANIA KOSIARKI

Potrzebne będą:

Jak z niczego zrobić coś - seria 2, odcinek 6 - system zdalnego sterowania kosiarki
Jak z niczego zrobić coś - seria 2, odcinek 6 - system zdalnego sterowania kosiarki
  • Zdalnie sterowany samochód
  • Plastikowe koła
  • Przedłużacz od zasilacza z wtykami bananowymi
  • Mała wkrętarka
  • Plastikowe ściski stolarskie
  • Metalowe kątowniki
  • Przewody
  • Części elektroniczne
  • Uniwersalna plastikowa obudowa
  • Śruba naciągowa
  • Serwomechanizm

Rozkręćcie zdalnie sterowany samochód i wyjmijcie z niego płytkę z elektroniką oraz wszystkie mechanizmy sterowania. Warto zanotować do jakich styków na płytce z elektroniką dołączone są przewody. Notatki przydadzą się przy łączeniu układu z napędem kosiarki. Następnie odlutujcie sterownik i silnik, te elementy nie będą potrzebne. Do konstrukcji waszego systemu wykorzystajcie antenę włącznik i płytkę z całą elektroniką. Jeżeli nie macie pod ręką pojemnika na baterie, jego również możecie odzyskać ze starego zdalnie sterowanego samochodu. Wytnijcie go zwykłym nożykiem do tapet.

Czas przygotować chassis, czyli płytę nośną na której zamontujecie wszystkie elementy elektroniczne. Użyjcie do tego połowy uniwersalnej plastikowej obudowy. Zamontujcie na niej: koszyk na baterie, włącznik, antenę, elektronikę i zespół przekaźników. Wszystkie plastikowe elementy zamocujcie na pokrywie obudowy klejem na gorąco. Do płytki z elektroniką dolutujcie oczko anteny i przykręćcie ją do pokrywy. Na koniec dokręćcie kostkę elektryczną.

Jak z niczego zrobić coś - seria 2, odcinek 6 - system zdalnego sterowania kosiarki
Jak z niczego zrobić coś - seria 2, odcinek 6 - system zdalnego sterowania kosiarki

Połączcie silnik z mechanizmami napędu kosiarki za pomocą listwy stykowej, czyli kostki elektrycznej w następujący sposób:

Zajmijmy się teraz przerobieniem małej wkrętarki. Rozkręćcie jej obudowę i dolutujcie przewody z końcówką od zasilacza komputerowego. Czerwony - do plusa akumulatora wkrętarki. Żółty - do minusa. Czarne - do doprowadzeń silnika. Następnie przytnijcie obudowę tak, aby przewody swobodnie wychodziły na zewnątrz i skręćcie obudowę. Na głowicę wkrętarki załóżcie plastikowe kółko. Uchwyt na koło napędowe z małej wkrętarki wykonajcie z plastikowego uchwytu stolarskiego i metalowego kątownika. Przewierćcie uchwyt ścisku stolarskiego. Przez kątownik przełóżcie 15 cm pręt gwintowany. Skręćcie go nakrętkami. Załóżcie 10 cm kawałek rurki PCV i ścisk stolarski. Skręćcie całość nakrętką samozaciskową.

Jak z niczego zrobić coś - seria 2, odcinek 6 - system zdalnego sterowania kosiarki
Jak z niczego zrobić coś - seria 2, odcinek 6 - system zdalnego sterowania kosiarki

Czas przygotować otwory montażowe na kosiarce. Wywierćcie je na samym przodzie tak, aby móc przykręcić za ich pomocą kątownik do podstawy kosiarki. Zamocujcie śruby i przykręćcie uchwyt waszego koła napędowego.

Kiedy uchwyt będzie już na swoim miejscu, doczepcie do niego koło napędowe. Następnie do kosiarki przymocujcie kolejny kątownik, na którym zamontowany będzie serwomechanizm i śruba naciągowa odpowiadająca za skręcanie kosiarki. Na koniec przymocujcie chassis.

Jak z niczego zrobić coś - seria 2, odcinek 6 - system zdalnego sterowania kosiarki
Jak z niczego zrobić coś - seria 2, odcinek 6 - system zdalnego sterowania kosiarki

Pozostało przykręcić cięgno do serwomechanizmu , który będzie odpowiadać za skręt koła napędowego.
