Zobacz, jak samodzielnie wykonać boomboxa, rozpalarkę do grilla, lampę kempingową i mikroskop.

BOOMBOX

Jak z niczego zrobić coś - seria 2, odcinek 4 - boombox
Jak z niczego zrobić coś - seria 2, odcinek 4 - boombox

Potrzebne będą:

  • Radio samochodowe
    • Skrzynka narzędziowa
      • Głośniki samochodowe
        • Rury wentylacyjne
          • Płyta poliwęglanowa
            • Gniazda kolumnowe
              • Gniazdo zasilające
                • Wtyk zasilający
                  • Przewody
                    • Kabel zasilający
                      • Nakładki na kable
                        • Kątownik plastikowy
                          • Wtyk antenowy
                            • Przedłużacz ISO

                              Odkręćcie ramkę od radia, zmierzcie ją od wewnętrznej krawędzi. Następnie przenieście te wymiary na skrzynkę, obrysujcie odpowiedni kształt, wytnijcie go nożykiem do tapet i umieśćcie w niej radio.

                              Sama ramka nie utrzyma radia w prawidłowej pozycji. Jako tylna podpórka, idealnie sprawdzi się kawałek plastikowego kątownika. Wywierćcie otwór na śrubę antywłamaniową od radia i przykręćcie.

                              Oryginalną półkę na narzędzia zastąpimy płytą poliwęglanową. Przytnijcie płytę tak, aby mieściła się we wnętrzu skrzynki. Aby wyciąć odpowiedni kształt wystarczy ostrym nożykiem do tapet naciąć wyznaczone linie a następnie wyłamać fragment.

                              Zaznaczcie na skrzynce miejsca gdzie chcecie umieścić gniazda do kabla zasilającego i głośników. Następnie nawierćcie otwory i przymocujcie gniazda.

                              Jak z niczego zrobić coś - seria 2, odcinek 4 - boombox
                              Jak z niczego zrobić coś - seria 2, odcinek 4 - boombox

                              Zmierzcie dokładnie średnicę waszych głośników i z pomocą nożyka cyrklowego wytnijcie otwory w bocznych ściankach waszej walizki. Następnie nawierćcie otwory montażowe pod głośniki i przykręćcie je zwykłymi śrubkami z nakrętkami.

                              Jak z niczego zrobić coś - seria 2, odcinek 4 - boombox
                              Jak z niczego zrobić coś - seria 2, odcinek 4 - boombox

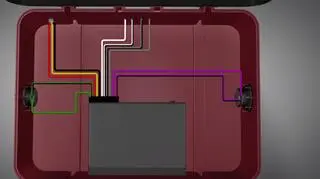

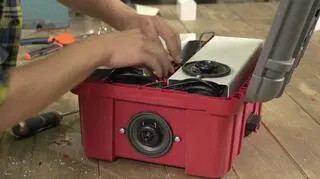

                              Przyszedł czas na mocowanie kabli. Użyjcie standardowej kostki ISO i podłączcie je w następujący sposób: przewód czerwony i żółty zewrzyjcie razem i dołączcie do bieguna dodatniego w gnieździe zasilania; do bieguna ujemnego podłączcie przewód czarny; biały i czarno-biały oraz, szary i czarno-szary podłączcie do gniazda kolumnowego. Zielony i czarno-zielony podłączcie do lewego głośnika, a fioletowy i czarno-fioletowy do prawego. Pozostałe przewody zaizolujcie.

                              Żeby radio odbierało sygnał, trzeba zbudować antenę. Do tego celu użyjcie ok. 50 cm zwykłego przewodu jednożyłowego. Załóżcie na jego jeden koniec wtyk antenowy przystosowany do radia samochodowego. Podepnijcie do radia i ułóżcie kabel dookoła walizki. Antena gotowa.

                              Jak z niczego zrobić coś - seria 2, odcinek 4 - boombox
                              Jak z niczego zrobić coś - seria 2, odcinek 4 - boombox

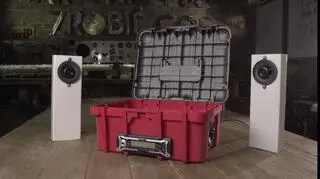

                              Jeśli zależy Wam na jeszcze lepszym brzmieniu, możecie zbudować dodatkowe kolumny z rur wentylacyjnych. Przytnijcie rury na taką długość, aby bez problemu mieściły się w waszej skrzynce. Następnie, w każdej z nich wywierćcie otwornicą otwór na głośnik.

                              Z drugiej strony rury przygotujcie otwory pod gniazda kolumnowe. Pamiętajcie o prawidłowym podłączeniu kabli: czerwony idzie do plusa, czarny do minusa.

                              Jak z niczego zrobić coś - seria 2, odcinek 4 - boombox
                              Jak z niczego zrobić coś - seria 2, odcinek 4 - boombox

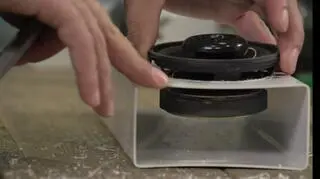

                              Przylutujcie przewody do głośników. Następnie przykręćcie głośniki do rur wentylacyjnych, przylutujcie przewody do gniazd kolumnowych i je również przykręćcie.

                              Czas na przygotowanie kabli, którymi podłączycie kolumny do boomboxa i całość konstrukcji do akumulatora od wkrętarko-wiertarki. Użyjcie zwykłego przewodu głośnikowego. Z jego końcówek zdejmijcie izolację i załóżcie wtyki. Kable głośnikowe gotowe. Czas na kabel od zasilania. Tu również wystarczy kabel głośnikowy. Zdejmijcie izolację z jego obu końców, następnie na jednym z nich zamocujcie wtyk do zasilacza, a na drugim krokodylki. Dzięki nim będziecie mogli czerpać prąd z akumulatora, np. wkrętarko-wiertarki. Na koniec spakujcie wszystko do waszej walizki.

                              Jak z niczego zrobić coś - seria 2, odcinek 4 - boombox
                              Jak z niczego zrobić coś - seria 2, odcinek 4 - boombox

                              ROZPALARKA DO GRILLA

                              Jak z niczego zrobić coś - seria 2, odcinek 4 - rozpalarka do grilla
                              Jak z niczego zrobić coś - seria 2, odcinek 4 - rozpalarka do grilla

                              Potrzebne będą:

                              • Suszarka
                                • Klipsy do baterii 9V R9
                                  • 2 baterie 9V R9

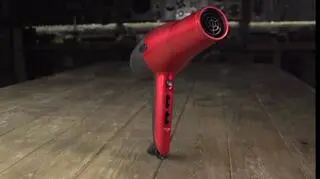

                                    Rozkręćcie obudowę suszarki i wymontujcie niepotrzebne elementy, czyli grzałkę, przełączniki i kabel sieciowy. Odetnijcie mostek prostowniczy łączący silnik turbiny z bocznikiem grzałki oraz przełączniki.

                                    Jak z niczego zrobić coś - seria 2, odcinek 4 - rozpalarka do grilla
                                    Jak z niczego zrobić coś - seria 2, odcinek 4 - rozpalarka do grilla

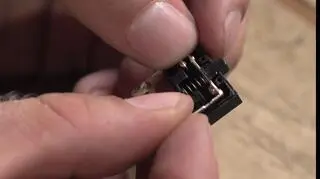

                                    Zajmijmy się teraz przeróbką przycisku tak, by włączał turbinę. Ostrożnie rozbierzcie jego obudowę i wyciągnijcie styki. Odetnijcie od nich uszka blokujące i wyrównajcie krawędzie pilnikiem. Następnie zamocujcie styki do obudowy poniżej blaszki zwiernej i złóżcie obudowę. Przycisk gotowy.

                                    Do turbiny przylutujcie dwa przewody, którymi doprowadzane będzie zasilanie. Na korpusie silnika zawsze zaznaczony jest plus, co ułatwi podłączenie zasilania tak, by turbina obracała się we właściwą stronę. Przylutujcie przewody i złóżcie obudowę turbiny w całość.

                                    Jak z niczego zrobić coś - seria 2, odcinek 4 - rozpalarka do grilla
                                    Jak z niczego zrobić coś - seria 2, odcinek 4 - rozpalarka do grilla

                                    Z tylnej części obudowy suszarki wyciągnijcie kratkę osłaniającą i odetnijcie kołnierz oporowy, którym kratka była zamocowana w obudowie. Następnie, kratkę przyklejcie bezpośrednio do wlotu tunelu turbiny. Dzięki temu, z tyłu obudowy zyskamy nieco miejsca na baterie. Następnie natnijcie tylną część obudowy dremelem tak, aby zmieściły się 2 baterie R9.

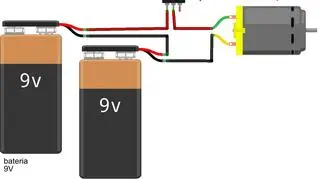

                                    Połączcie szeregowo przewody turbiny z przyciskiem i zasilaniem zgodnie z poniższym schematem.

                                    Jak z niczego zrobić coś - seria 2, odcinek 4 - rozpalarka do grilla
                                    Jak z niczego zrobić coś - seria 2, odcinek 4 - rozpalarka do grilla

                                    Kiedy skończycie lutowanie możecie złożyć obudowę w całość i zainstalować baterie. Rozpalarka gotowa!

                                    Jak z niczego zrobić coś - seria 2, odcinek 4 - rozpalarka do grilla
                                    Jak z niczego zrobić coś - seria 2, odcinek 4 - rozpalarka do grilla
                                    Jak z niczego zrobić coś - seria 2, odcinek 4 - rozpalarka do grilla
                                    Jak z niczego zrobić coś - seria 2, odcinek 4 - rozpalarka do grilla

                                    LAMPA KEMPINGOWA

                                    Jak z niczego zrobić coś - seria 2, odcinek 4 - lampa kempingowa
                                    Jak z niczego zrobić coś - seria 2, odcinek 4 - lampa kempingowa

                                    Potrzebne będą:

                                    • Latarka czołowa
                                      • Kanister (ew. butelka z wodą)

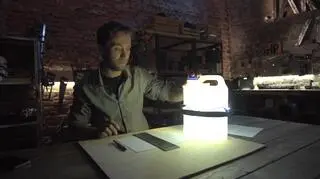

                                        Aby kanister z wodą zamienić w lampę kempingową wystarczy nałożyć na niego czołówkę tak, by strumień światła skierowany był w stronę pojemnika. Lampa rozprasza punktowe, ostre światło czołówki na miękkie, niemęczące oczy oświetlenie.

                                        Jak z niczego zrobić coś - seria 2, odcinek 4 - lampa kempingowa
                                        Jak z niczego zrobić coś - seria 2, odcinek 4 - lampa kempingowa

                                        MIKROSKOP

                                        Potrzebne będą:

                                        Jak z niczego zrobić coś - seria 2, odcinek 4 - mikroskop
                                        Jak z niczego zrobić coś - seria 2, odcinek 4 - mikroskop
                                        • Sklejka
                                          • Arkusz poliwęglanu
                                            • Śruby M8
                                              • Nakrętki
                                                • Podkładki metalowe
                                                  • Wskaźnik laserowy
                                                    • Lampka LED
                                                      • smartphone

                                                        Budowę mikroskopu zacznijcie od naszkicowania i wycięcia podstawy ze sklejki. Wymiary swojego mikroskopu dopasujcie do rozmiarów waszego telefonu, którego chcecie użyć do oglądania obrazu. Smartphone powinien swobodnie zmieścić się na blacie mikroskopu (dla przykładu podstawa Wojtka ma wymiary: 16x18 cm). Oprócz podstawy wyznaczcie jeszcze 2 elementy na nóżki o wymiarach: 5x5, 5x16. Wszystkie części wytnijcie wyrzynarką a następnie wyszlifujcie. Szlifowanie krawędzi sklejki nie jest obowiązkowym punktem konstrukcji, ale warto poświęcić 10 min. na to, żeby mikroskop nie tylko dobrze działał, ale równie dobrze wyglądał.

                                                        Z poliwęglanu, za pomocą wyrzynarki wytnijcie: blat, na którym leżeć będzie smartphone i półkę na oglądane obiekty. Półka powinna mieć prostokątny kształt. Z kolei kształt blatu, może być dowolny.

                                                        Użyjcie zapalniczki do obróbki poliwęglanu. Płomień nadtopi idealnie krawędzie aby były równe i gładkie, ale nie spowoduje ich zmatowienia, jak po przetarciu papierem ściernym.

                                                        Wywierćcie trzy otwory w podstawie ze sklejki wiertłem o średnicy śrub jakich planujecie użyć do swojej konstrukcji.

                                                        Jak z niczego zrobić coś - seria 2, odcinek 4 - mikroskop
                                                        Jak z niczego zrobić coś - seria 2, odcinek 4 - mikroskop

                                                        Kawałki sklejki, które będą nóżkami mikroskopu przewierćcie na wylot wiertłem łopatkowym o średnicy nieco większej niż średnica łbów śrub, których chcecie użyć. Dzięki temu, będą one dodatkowo pełniły funkcję dystansów, w których schowane będą łby śrub.

                                                        Przyklejcie nóżki do podstawy szybkoschnącym klejem cyjanoakrylowym .

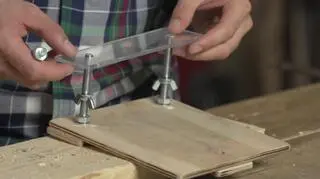

                                                        W większym kawałku poliwęglanu wywierćcie jeden otwór, a w mniejszym dwa. Pamiętajcie wszystko przymierzyć do wcześniej wywierconych w sklejce otworów tak, aby elementy do siebie pasowały.

                                                        Ze zwykłego wskaźnika laserowego wyjmijcie soczewkę. W naszej konstrukcji będzie ona pełnić rolę szkła powiększającego. Zmierzcie ją dokładnie, a następnie w blacie wywierćcie otwór: najpierw nieprzelotowy - na soczewkę tak, żeby się zmieściła a następnie przelotowy – nieco mniejszy niż soczewka tak, żeby przepuszczał światło (np. soczewka Wojtka ma 7 mm, otwór przelotowy - 5mm). Wklejcie szkiełko w otwór klejem cyjanoakrylowym.

                                                        Następnie tym samym klejem przyklejcie nóżki do podstawy mikroskopu.

                                                        Jak z niczego zrobić coś - seria 2, odcinek 4 - mikroskop
                                                        Jak z niczego zrobić coś - seria 2, odcinek 4 - mikroskop

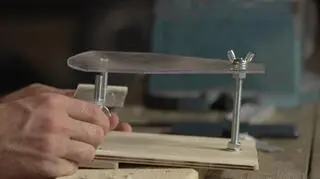

                                                        Pozostało zmontować wszystko w całość. Do montażu płytki na której będą leżały obiekty do obserwacji użyjcie nakrętek motylkowych. Dzięki nim będziecie mogli regulować ustawienia waszego mikroskopu bez użycia narzędzi.

                                                        Jak z niczego zrobić coś - seria 2, odcinek 4 - mikroskop
                                                        Jak z niczego zrobić coś - seria 2, odcinek 4 - mikroskop

                                                        Podczas używania mikroskopu na podstawę kładziemy lampkę LED, w smartphonie włączamy aparat i przykładamy obiektyw do soczewki, na płytce pod soczewką kładziemy obiekt, który chcemy „badać”. Gotowe!

                                                        Jak z niczego zrobić coś - seria 2, odcinek 4 - mikroskop
                                                        Jak z niczego zrobić coś - seria 2, odcinek 4 - mikroskop
                                                        Jak z niczego zrobić coś - seria 2, odcinek 4 - mikroskop
                                                        Jak z niczego zrobić coś - seria 2, odcinek 4 - mikroskop
