Instrukcje wykonania: alarm w bidonie, aerograf, rolety rzymskie, podsłuchiwacz

Jak z niczego zrobić coś - seria 2, odcinek 8 - podsłuchiwacz
Jak z niczego zrobić coś - seria 2, odcinek 8 - podsłuchiwacz
Zobacz, jak samodzielnie wykonać alarm w bidonie, aerograf, rolety rzymskie i podsłuchiwacz.

ALARM W BIDONIE

Jak z niczego zrobić coś - seria 2, odcinek 8 - alarm w bidonie
Jak z niczego zrobić coś - seria 2, odcinek 8 - alarm w bidonie

Potrzebne będą:

  • Bidon
    • Sprężynka od długopisu
      • 10 cm drutu
        • Tuleja gwintowana
          • Deski (20 cm)
            • Koszyk na 4 baterie AA
              • Przełącznik
                • Brzęczyk
                  • Układ scalony
                    • Przewody
                      • Rezystory
                        • Kondensatory
                          • Krokodylki

                            Zacznijcie od przycięcia deski , na której będzie zamontowany cały system alarmu. Nie musi być ona idealnie wymierzona, ważne, żeby zmieściła się do bidonu. Następnie wywierćcie w niej 3 otwory (2 po bokach deski, 1 na środku) wiertłem o średnicy 4 mm.

                            Ze starego długopisu wyjmijcie sprężynkę. Z jednej strony przyczepcie do niej tuleję gwintowaną, a z drugiej przykręćcie sprężynę śrubą do deski. W ten sposób uzyskaliśmy czujkę, wrażliwą na najmniejsze drgania.

                            Owińcie drut wokół 10 mm wiertła dwa razy, tak aby powstała spirala, nadmiar drutu przytnijcie kombinerkami i zamontujcie spiralę w dwóch pozostałych otworach waszej deski. Włóżcie w jej oczko tuleję gwintowaną.

                            W ustniku bidonu wywierćcie otwór o średnicy 4 mm na włącznik.

                            Jak z niczego zrobić coś - seria 2, odcinek 8 - alarm w bidonie
                            Jak z niczego zrobić coś - seria 2, odcinek 8 - alarm w bidonie

                            Zajmijmy się teraz włącznikiem. Zacznijcie od pobielenia styków przełącznika, następnie przylutujcie przewody: do skrajnego styku - czerwony przewód od koszyka na baterie, a do środkowego - 10 cm kawałek przewodu. W wiercony otwór w ustniku wciśnijcie przełącznik i przyklejcie go klejem na gorąco. Przekręcając ustnik będziemy przekręcać włącznik, czyli uzbrajać alarm.

                            Elementy elektroniczne zlutujcie ze sobą na płytce drukowanej. Z płytki wyprowadźcie przewody do brzęczyka, koszyka na baterie oraz krokodylków.

                            Do czujnika ruchu przypnijcie krokodylki: jeden do śrubki, która mocuje sprężynę, a drugi do spirali z drutu. W momencie, w którym tuleja gwintowana dotknie spirali -zamknie się obwód, a to uruchomi brzęczyk.

                            Jak z niczego zrobić coś - seria 2, odcinek 8 - alarm w bidonie
                            Jak z niczego zrobić coś - seria 2, odcinek 8 - alarm w bidonie

                            Do deski przyklejcie klejem na gorąco, koszyk na baterie, całą elektronikę i brzęczyk. Pamiętajcie rozmieścić elementy tak, aby zmieściły się do bidonu. Kiedy klej dobrze chwyci wklejcie deskę w nakrętkę bidonu. Włóżcie baterie i spakujcie wszystko w obudowę.

                            Pozostało umieścić bidon w koszyku i uzbroić przekręcając ustnik.

                            Jak z niczego zrobić coś - seria 2, odcinek 8 - alarm w bidonie
                            Jak z niczego zrobić coś - seria 2, odcinek 8 - alarm w bidonie

                            AEROGRAF

                            Jak z niczego zrobić coś - seria 2, odcinek 8 - aerograf
                            Jak z niczego zrobić coś - seria 2, odcinek 8 - aerograf

                            Potrzebne będą:

                            • Medyczna igła
                              • Strzykawka
                                • Plastikowy długopis
                                  • Plastikowa rurkę

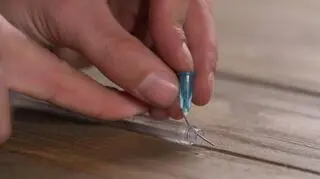

                                    Zacznijmy od przygotowania dyszy aerografu. Za pomocą dremela zetnijcie końcówkę igły medycznej na płasko.

                                    Obudowę długopisu przewierćcie wiertłem średnicy Waszej igły i przełóżcie igłę przez otwór, tak, aby jej końcówka była równoległa do ścianek obudowy długopisu. Nałóżcie kroplę kleju cyjanoakrylowego na otwór, w który wciśnięta jest igła i zabezpieczcie ją w prawidłowej pozycji klejem na gorąco.

                                    Pojemnik od strzykawki przetnijcie na pół i załóżcie na igłę. Słupek podpierający zbiornik na tusz w prawidłowej pozycji wykonajcie z opakowania po igle. Przytnijcie go tak, aby móc go przykleić klejem na gorąco pomiędzy obudową długopisu i pojemnikiem .

                                    Jak z niczego zrobić coś - seria 2, odcinek 8 - aerograf
                                    Jak z niczego zrobić coś - seria 2, odcinek 8 - aerograf

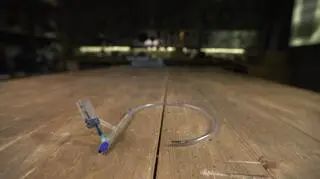

                                    Obetnijcie zatyczkę długopisu. Włóżcie w obudowę plastikowa rurkę i przytnijcie ją na około 30 cm odcinek.

                                    Nalejcie do zbiornika tusz wodny przeznaczony do aerografu. Dmuchając w rurkę, tusz będzie malował Wasze modele.

                                    Jak z niczego zrobić coś - seria 2, odcinek 8 - aerograf
                                    Jak z niczego zrobić coś - seria 2, odcinek 8 - aerograf

                                    ROLETY RZYMSKIE

                                    Jak z niczego zrobić coś - seria 2, odcinek 8 - rolety rzymskie
                                    Jak z niczego zrobić coś - seria 2, odcinek 8 - rolety rzymskie

                                    Potrzebne będą:

                                    • Materiał
                                      • Kablowe rynienki instalacyjne
                                        • Kołki drewniane
                                          • Klipsy kołkowe
                                            • Nylonowy pleciony sznurek

                                              Zacznijcie od wymierzenia tkaniny pod wymiary waszego okna. Pamiętajcie o tym, aby nie była ona zbyt gruba i sztywna, bo będzie się źle układała podczas zwijania. Przed rozpoczęciem pracy wycięty materiał warto przeszyć na krawędziach i wyprasować.

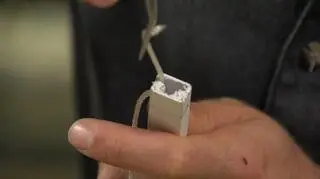

                                              Wymierzcie rynienki na szerokość waszego materiału a następnie przytnijcie zwykłym brzeszczotem. Posłużą one jako główne elementy rolet rzymskich.

                                              Odłóżcie dwie rynienki, a w pozostałych za pomocą wiertła od metalu zróbcie otwory przelotowe centymetr od krawędzi.

                                              Jak z niczego zrobić coś - seria 2, odcinek 8 - rolety rzymskie
                                              Jak z niczego zrobić coś - seria 2, odcinek 8 - rolety rzymskie

                                              Przejdźmy do przygotowania sznurka. Powinien mieć on około 4 m. Musicie związać nim wszystkie rynienki z obu stron oraz wyprowadzić fragment, którym będziecie podciągać rolety do góry. Po obcięciu końcówki sznurka, przypalcie ją zapalniczką. Plastik się nadtopi i sznurek nie będzie się pruć. Następnie przez jedną rynienkę przeciągnijcie sznurek i zawiążcie na jego końcu supeł, po czym wciśnijcie w nią materiał i zatrzaśnijcie. Rynienki powinny być zamontowane na materiale w odstępach mniej więcej 25 cm.

                                              Ostatnia listwa, będzie znajdowała się u szczytu rolety. W niej również wytnijcie otwory na sznurek za pomocą nożyka do tapet. Postarajcie się, aby miały zaokrąglone i gładkie krawędzie, tak aby sznurek swobodnie przez nie przechodził. Kiedy otwory będą gotowe zatrzaśnijcie listę na materiale.

                                              Jak z niczego zrobić coś - seria 2, odcinek 8 - rolety rzymskie
                                              Jak z niczego zrobić coś - seria 2, odcinek 8 - rolety rzymskie

                                              Pora przeciągnąć sznurek przez wszystkie rynienki w następujący sposób:

                                              Aby roleta dobrze się zwijała należy zamocować drewniane kołki. Ułóżcie jej między listwami mniej więcej w jednej czwartej odstępu. Czas na przygotowanie klipsów do kołków. Zróbcie je z okrągłych klipsów kablowych. Odetnijcie ich odstające zaciski tak, aby zostawić same okrągłe elementy. Następnie przypnijcie nimi kołki do materiału.

                                              Jak z niczego zrobić coś - seria 2, odcinek 8 - rolety rzymskie
                                              Jak z niczego zrobić coś - seria 2, odcinek 8 - rolety rzymskie
                                              Jak z niczego zrobić coś - seria 2, odcinek 8 - rolety rzymskie
                                              Jak z niczego zrobić coś - seria 2, odcinek 8 - rolety rzymskie
                                              Jak z niczego zrobić coś - seria 2, odcinek 8 - rolety rzymskie
                                              Jak z niczego zrobić coś - seria 2, odcinek 8 - rolety rzymskie
                                              Jak z niczego zrobić coś - seria 2, odcinek 8 - rolety rzymskie
                                              Jak z niczego zrobić coś - seria 2, odcinek 8 - rolety rzymskie
                                              Jak z niczego zrobić coś - seria 2, odcinek 8 - rolety rzymskie
                                              Jak z niczego zrobić coś - seria 2, odcinek 8 - rolety rzymskie
                                              Jak z niczego zrobić coś - seria 2, odcinek 8 - rolety rzymskie
                                              Jak z niczego zrobić coś - seria 2, odcinek 8 - rolety rzymskie

                                              Przymocujcie roletę do okna na stałe lub za pomocą przyssawek. Jedną przyssawkę zamocujcie do ramy okna, dzięki czemu będziecie mogli zablokować rolety na żądanej wysokości.

                                              Na koniec zwiążcie sznurki, aby równomiernie podciągać żaluzje.

                                              PODSŁUCHIWACZ

                                              Jak z niczego zrobić coś - seria 2, odcinek 8 - rolety rzymskie
                                              Jak z niczego zrobić coś - seria 2, odcinek 8 - rolety rzymskie
                                              Jak z niczego zrobić coś - seria 2, odcinek 8 - podsłuchiwacz
                                              Jak z niczego zrobić coś - seria 2, odcinek 8 - podsłuchiwacz

                                              Potrzebne będą:

                                              • Mikrofon komputerowy z gęsią szyją
                                                • Miska
                                                  • Kabel audio dwużyłowy
                                                    • Wtyczka 3,5 mm
                                                      • Gniazdo jack 3,5 mm
                                                        • Słuchawki z regulatorem głośności
                                                          • Gotowy zestaw wzmacniacza
                                                            • Stary uchwyt od wałka malarskiego
                                                              • Wkręty
                                                                • Plastikowe pudełko
                                                                  • Koszyk na baterię 9 V

                                                                    Zaznaczcie na misce miejsce gdzie chcecie przymocować mikrofon. Nabijcie miejsce wiercenia tak, aby wiertło nie ślizgało się po powierzchni. Przewierćcie miskę i zamontujcie mikrofon w prawidłowej pozycji opaskami zaciskowymi.

                                                                    Jak z niczego zrobić coś - seria 2, odcinek 8 - podsłuchiwacz
                                                                    Jak z niczego zrobić coś - seria 2, odcinek 8 - podsłuchiwacz

                                                                    Zajmijmy się teraz rękojeścią i skrzynką w której zamieszczona będzie elektronika. Przymierzcie do pudełka uchwyt od wałka i zaznaczcie markerem miejsca na otwory. Plastikową obudowę przewierćcie wiertłem do metalu.

                                                                    Zaznaczcie od spodu miski otwory, które wywierciliście w plastikowym pudełku, następnie przewierćcie miskę.

                                                                    Klejem na gorąco przyklejcie uchwyt do pudełka.

                                                                    Miskę przykręćcie dwoma blachowkrętami do pudełka.

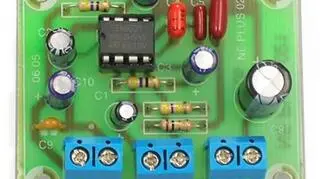

                                                                    Zajmijmy się teraz budową wzmacniacza. Użyjcie do tego gotowego zestawu i połączcie elementy w następujący sposób:

                                                                    Przymierzcie gniazda mini jack do swojego pudełka. Zdecydujcie gdzie je zamocujecie i wywierćcie pod nie otwory wiertłem do metalu. Zróbcie też otwór, którym będą wychodzić przewody z pudełka. Następnie obetnijcie końcówkę jack od mikrofonu i przełóżcie ten kabel oraz przewody od koszyka na baterie przez wywiercony otwór.

                                                                    Jak z niczego zrobić coś - seria 2, odcinek 8 - podsłuchiwacz
                                                                    Jak z niczego zrobić coś - seria 2, odcinek 8 - podsłuchiwacz

                                                                    Koszyk na baterię 9 V przyklejcie obok pudełka. Ułatwi to później wymianę baterii.

                                                                    Jak z niczego zrobić coś - seria 2, odcinek 8 - podsłuchiwacz
                                                                    Jak z niczego zrobić coś - seria 2, odcinek 8 - podsłuchiwacz

                                                                    Zamocujcie płytkę ze wzmacniaczem za pomocą kleju na gorąco. Pamiętajcie o umieszczeniu jej w taki sposób, aby mieć swobodny dostęp do gniazd.

                                                                    Zamocujcie gniazda mini jack i podłączcie przewody w następujący sposób: z pierwszego gniazda wzmacniacza wyprowadźcie przewody do gniazda jack , do drugiego gniazda podłączcie przewody od mikrofonu, a do trzeciego od pojemnika na baterie.

                                                                    Zamknijcie obudowę, włóżcie baterię.

                                                                    Jak z niczego zrobić coś - seria 2, odcinek 8 - podsłuchiwacz
                                                                    Jak z niczego zrobić coś - seria 2, odcinek 8 - podsłuchiwacz

                                                                    Ustawcie mikrofon w ognisku reflektora. Aby to zrobić umieśćcie mikrofon w takim miejscu aby patrząc z góry, odbijał się na całym obwodzie miski.

                                                                    W jedno wejście jackowe podepnijcie słuchawki a w drugie smartfon - jeśli chcecie nagrywać to co słyszycie.

                                                                    Jak z niczego zrobić coś - seria 2, odcinek 8 - podsłuchiwacz
                                                                    Jak z niczego zrobić coś - seria 2, odcinek 8 - podsłuchiwacz
                                                                    Jak z niczego zrobić coś - seria 2, odcinek 8 - podsłuchiwacz
                                                                    Jak z niczego zrobić coś - seria 2, odcinek 8 - podsłuchiwacz
